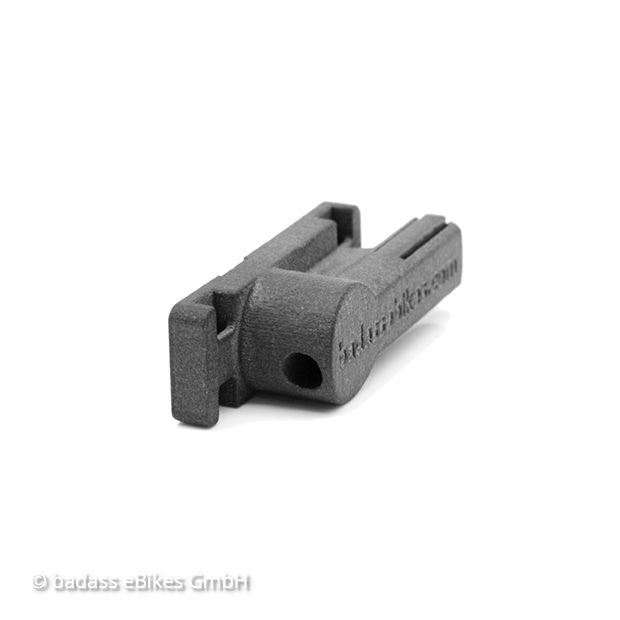

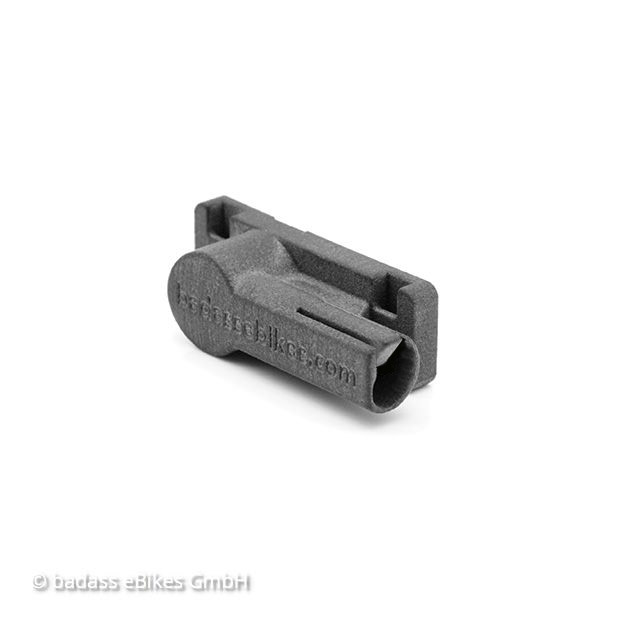

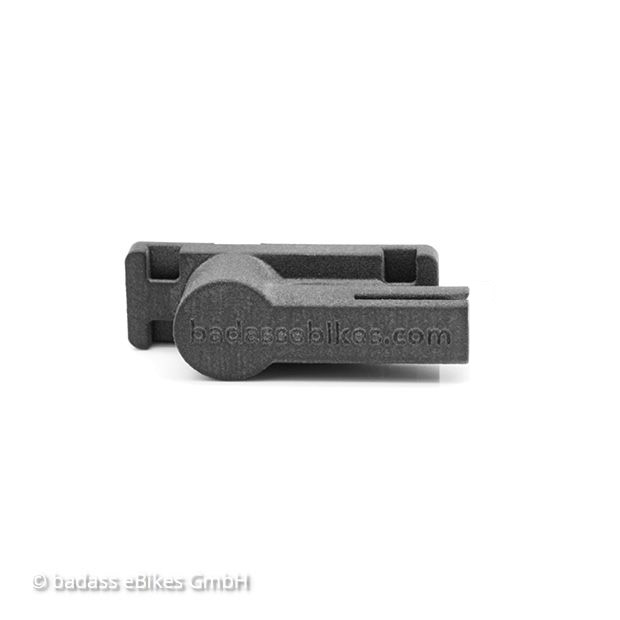

Der Badass CS Adapter ermöglicht die Befestigung der stiftförmigen Sensoren, die z. B. bei Flyer
mit Panasonic-Motoren oder Bulls mit Brose-Motoren Verwendung finden, so dass sich damit die
badassBox benutzen lässt.
Installation

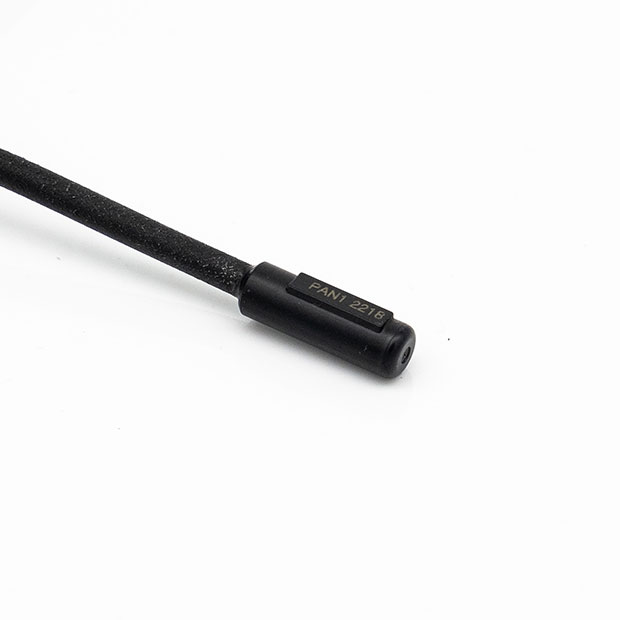

Der stiftförmige CS-Sensor liegt im Bereich des Ausfallendes.
Um an den Sensor zu gelangen musst du das Hinterrad ausbauen.
Löse die Schrauben der Halterung, mit der der Sensor am Ausfallende besfestigt ist.
Trenne den Sensor von der Halterung.
Schiebe den stiftförmigen Sensor in den Adapter, so dass Die flache Seite des Sensors mit der entsprechenden Aussparung im Adapter übereinstimmt. Der Sensor muss vollständig in den Adapter geschoben werden, so dass nur das Kabel herausragt und der Schnappverschluss bündig mit der Oberfläche des Adapters schließt. (Auf dem Foto ist der Sensor noch nicht ganz eingesteckt.)
Befestige den Adapter mit den mitgelieferten Kabelbindern am Rahmen deines Fahrrads.
Baue das Hinterrad deines Bikes wieder ein.
Schiebe die badassBox auf den Adapter, bis sie einrastet.
Montiere den Speichenmagneten und richte ihn an der Kante des badassBox Gehäuses aus. Das war's schon. Viel Spaß mit Deinem schnelleren E-Bike!
